Planetárne prevodovky: hĺbkový sprievodca typmi, aplikáciami a výhodami

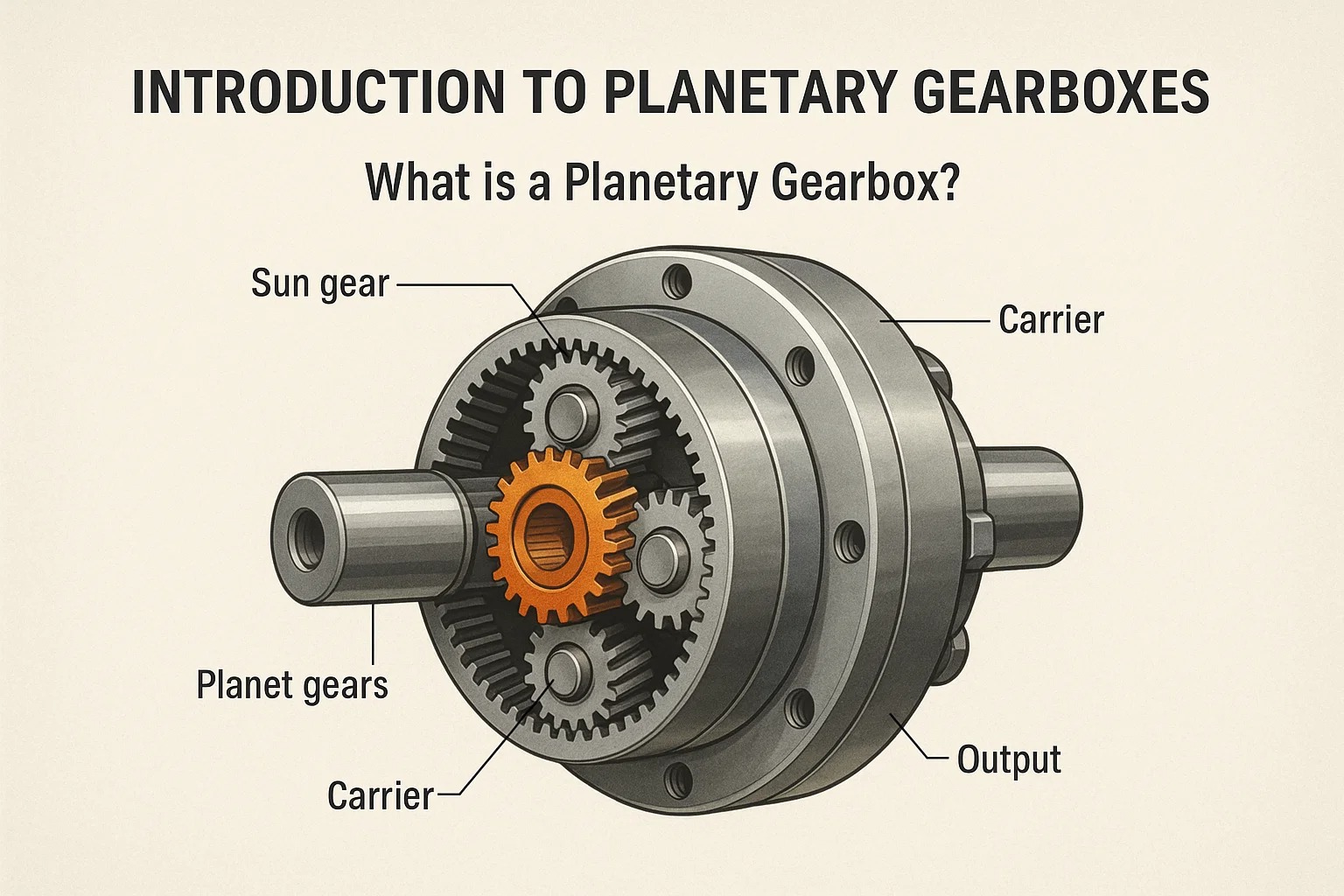

I. Úvod do planétových prevodoviek

1. Čo je to planétová prevodovka?

Planetárna prevodovka, tiež známa ako epicyklická prevodovka, je siežiežiežiežiežiežofistikovaný prevodový systém charakterizovaný jej jedinečným uspaleboiadaním prevodových stupňov. Na rozdiel od tradičných paralelných prevodoviek hriadeľa, planétová prevodovka pozostáva z centrálneho prevodu „slnka“, vonkajšieho „kruhového“ prevodového stupňa (vnútorného prevodového stupňa) a niekoľkých „planétových“ prevodov, ktoré sa točia okolo slnečného kolesa a zároveň sa spájajú tak so slnkom a krúžkom. Tieto planéty sú zvyčajne namontované na pohyblivom „nosiči“, ktorý určuje ich orbitálny pohyb. Toto sústredné usporiadanie umožňuje efektívne rozdelenie zaťaženia medzi viacerými prevodmi, čo vedie k výnimočným výkonnostným charakteristikám. Primárnou funkciou planétovej prevodovky je poskytnúť významné násobenie krútiaceho momentu a zníženie rýchlosti v pozoruhodne kompaktnom priestore.

2. Stručná história a vývoj

Základné princípy epicyklického prevodu sa dajú vysledovať až do staroveku, pričom skoré aplikácie sa nachádzajú v astronomických hodinách a iných zložitých mechanických zariadeniach. Moderná planétová prevodovka, ako ju dnes poznáme, sa však začala formovať s príchodom industrializácie a zvyšujúcim sa dopytom po výkonných, ale kompaktných riešeniach prenosu energie.

Návrhy skorých planétových zariadení boli často zložité na výrobu a náchylné k problémom súvisiacim s distribúciou a opotrebením záťaže. Významný pokrok v oblasti materiálov, presné obrábanie a geometria prevodovky viedli k vysoko efektívnym, spoľahlivým a odolným planétovým prevodovkám, ktoré sú dnes k dispozícii. Vývoj zaznamenal posun od základných návrhov k vysoko skonštruovaným systémom schopným zaobchádzať s obrovským krútiacim momentom, pôsobiť pri vysokých rýchlostiach a trvalé tvrdé podmienky prostredia. Vývoj pokročilých maziva a technológií tesnenia ďalej zlepšil ich výkon a životnosť. Počítačový dizajn (CAD) a analýza konečných prvkov (FEA) dnes zohrávajú rozhodujúcu úlohu pri optimalizácii planétových prevodoviek pre konkrétne aplikácie a posúvajú hranice svojich schopností.

3. Výhody planétových prevodoviek

Planetárne prevodovky ponúkajú presvedčivú sadu výhod, vďaka ktorým sú preferovanou voľbou v širokom spektre odvetví. Ich jedinečný dizajn vo svojej podstate poskytuje niekoľko kľúčových výhod:

• Vysoká hustota krútiaceho momentu: Asi najvýznamnejšou výhodou je ich schopnosť prenášať veľmi vysoký krútiaci moment v rámci relatívne malého objemu. Je to kvôli schopnostiam zdieľania záťaže medzi viacerými prevodmi planéty, ktoré účinne vynásobia kontaktnú plochu a distribučné napätie.
• Kompaktná veľkosť: Koncentrické usporiadanie prevodových stupňov umožňuje veľmi kompaktný a priestor na úsporu. To je rozhodujúce v aplikáciách, kde je priestor na prémiu, ako je robotika, letectvo a prenosné stroje.
• Vysoká účinnosť: Planetárne prevodovky sú známe svojou vysokou účinnosťou prenosu energie, ktoré často v jednej fáze presahujú 95%. Toto sa pripisuje čistému valcovaciemu kontaktu medzi zubami prevodovky, ktorý minimalizuje straty trenia v porovnaní s inými usporiadaniami prevodových stupňov.
• Vynikajúca pozičná presnosť a tuhosť: Vyvážená distribúcia zaťaženia a tuhá konštrukcia planétových prevodoviek prispievajú k minimálnemu odporu (hra medzi mierkami) a vysokou torznou tuhosťou. Vďaka tomu sú ideálne pre aplikácie vyžadujúce presné riadenie pohybu, ako je priemyselná automatizácia a robotika.
• Nízky hluk a vibrácie: Viacnásobné body kontaktných a vyvážených rotačných komponentov v planétovej prevodovke vedú k plynulejšej prevádzke a zníženiu úrovne hluku a vibrácií v porovnaní s konvenčnými prevodovkami.
• Univerzálne pomery prevodových stupňov: Zmenou počtu zubov na slnku, planéte a kruhových prevodových zariadeniach a stohovaním viacerých stupňov je možné dosiahnuť širokú škálu redukčných pomerov, ktoré uspokojujú rôzne požiadavky na aplikáciu.
• Usporiadanie koaxiálneho hriadeľa: Vstupné aj výstupné hriadele sú zvyčajne koaxiálne, zjednodušujúce návrh a integráciu stroja. To eliminuje potrebu kompenzačných hriadeľov a súvisiacich montážnych zložitostí.
• Trvanlivosť a dlhá životnosť: Pri správnom mazaní a údržbe prispievajú robustné dizajn a zdieľanie zaťaženia planétových prevodoviek k dlhej prevádzkovej životnosti, a to aj za náročných podmienok.

Tieto výhody kolektívne robia z planétových prevodoviek nevyhnutnú súčasť v mnohých moderných mechanických systémoch, ktoré vedú inovácie a efektívnosť v priemyselných odvetviach.

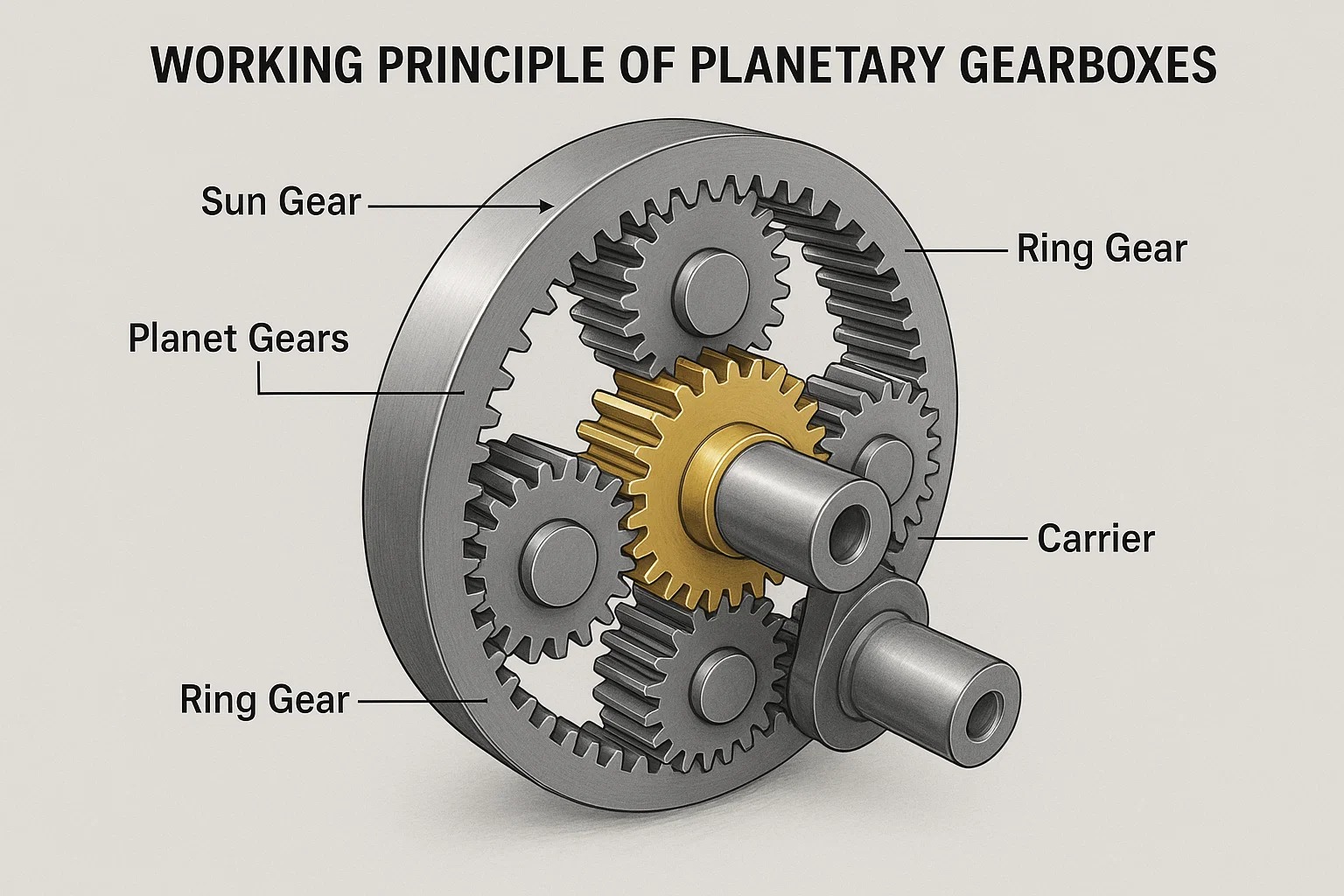

II. Pracovný princíp planétových prevodoviek

Pozoruhodný výkon planétovej prevodovky pramení z jej dômyselnej vnútornej konfigurácie a spôsobu interakcie jej komponentov. Pochopenie tohto mechanizmu je kľúčom k oceneniu jeho rozšírenej užitočnosti.

1. Komponenty: Slnečný výstroj, Planet Gears, Prsteňový výstroj, Nosič

Typická planetárna prevodovka vo svojej najzákladnejšej podobe obsahuje štyri základné komponenty, z ktorých každá zohráva rozhodujúcu úlohu v procese prenosu energie:

• Slnečné zariadenie: Toto je centrálny výstroj, analogický s slnkom v našej slnečnej sústave (odtiaľ názov „planéta“). Zvyčajne ide o vstupné zariadenie v konfigurácii redukcie rýchlosti alebo výstupné prevodové zariadenie pri konfigurácii zvyšujúca rýchlosť. Konzterne zaostruje s planétovými prevodmi.
• Planet Gears: Zvyčajne sú to dva alebo viac prevodových stupňov, ktoré obežne okolo centrálneho slnečného kolesa. Zmiešajú sa so slnečným zariadením a vnútornými zubami krúžkového zariadenia. Planétové prevody sú zodpovedné za rozdelenie záťaže a prenosu zo slnečného kolesa na prsteňový výstroj alebo nosič alebo naopak. Počet prevodov planéty ovplyvňuje kapacitu prenášania záťaže a rovnováhu systému.
• Krúžkový prevodový stupeň (prstencový prevod / vnútorný prevodový stupeň): Jedná sa o vonkajší výstroj s vnútornými zubami, ktoré sa zmiasť s planétovými prevodmi. Zapojuje ozubené kolesá slnka a planéty. Kruhový výstroj môže byť stacionárne, pôsobí ako reakčný člen alebo môže byť poháňaný alebo poskytnúť výstup. Jeho vnútorné zuby poskytujú stabilný a robustný kontaktný povrch pre prevodovky planéty.
• Nosič (nosič planéty / rameno): Jedná sa o štrukturálnu komponent, ktorá drží planétové prevody na mieste a udržuje ich odstup okolo slnečného kolesa. Planétové prevody sú zvyčajne namontované na hriadeľoch, ktoré sú pripevnené k nosiču, čo im umožňuje otáčať sa na svojich vlastných osách a súčasne sa otáčať okolo slnečného kolesa. Nosič môže slúžiť ako vstup, výstup alebo stacionárny komponent v závislosti od požadovanej kinematickej konfigurácie.

Toto jedinečné koaxiálne usporiadanie prevodových stupňov umožňuje, aby bol celý prevodový vlak umiestnený v kompaktnom valcovom kryte, čo je hlavná dizajnová výhoda.

2. Ako prevodovky interagujú

Interakcia týchto štyroch komponentov určuje zníženie rýchlosti prevodovky, násobenie krútiaceho momentu a smer rotácie. Prevádzkový princíp sa spolieha na upevnenie jednej z troch hlavných rotačných komponentov (slnko, nosič alebo kruhové zariadenie) a potom na použitie iného ako vstup a tretí ako výstup.

Zoberme si najbežnejšiu konfiguráciu na zníženie rýchlosti:

• Vstup: Ten Sun Gear je zvyčajne poháňaný motorom.
• Stacionárne: Ten Ring Gear sa drží pevne (zabránené v rotácii).
• Výstup: Ten Nosič stáva sa výstupným hriadeľom.

V tomto nastavení:

1. Keď sa slnečné zariadenie otáča, poháňa prevodovky planéty.
2. Pretože planéta prevodovky tiež zameriavajú s stacionárny Prsteňový výstroj, sú nútení „chodiť“ alebo sa valia pozdĺž vnútornej strany krúžkového zariadenia.
3. Tento valcujúci pohyb spôsobuje, že prevodové zariadenia planéty obežne okolo slnečného kolesa, ktoré prenáša ich podporu nosič s nimi.
4. Pretože sa prevodovky planéty valia a obiehajú, nosič sa otáča oveľa pomalšie ako vstupné slnečné zariadenie, čo účinne znižuje rýchlosť a vynásobí moment.

Sú možné ďalšie konfigurácie:

• Pevný nosič: Ak je nosič držaný stacionárny, systém pôsobí ako štaardné zníženie prevodového stupňa, kde slnko poháňa planéty, ktoré potom poháňajú krúžok. Toto usporiadanie sa môže použiť na zníženie rýchlosti alebo zvýšenie, často s rôznymi smermi výstupu.
• Pevné slnečné zariadenie: Ak je slnečné koleso držané stacionárne a krúžok je poháňaný (vstup), nosič sa môže stať výstupom, čo vedie k inému pomeru redukcie.

Krása planétového dizajnu spočíva v jej schopnosti distribuovať náklad na viacerých planétových zariadeniach. Každé vybavenie planéty nesie časť celkového krútiaceho momentu, čo vedie k:

• Zvýšená kapacita zaťaženia: Zaťaženie je zdieľané, takže každý zub prevodovky má menší stres v porovnaní s konvenčným vlakom prevodovky, kde sa celé zaťaženie prenáša cez jediný bod siete.
• Plynulejšia prevádzka: Viaceré body kontaktu znižujú vibrácie a hluk.
• Väčšia účinnosť: Čistá valcovacia akcia medzi prevodmi minimalizuje posuvné trenie.

3. Výpočet pomeru prevodových stupňov

Prevodový pomer (i) planétovej prevodovky závisí od toho, ktoré komponenty sú pevné, vstupné a výstupné, ako aj počet zubov na slnečnom kolese ( Z s ​ ), zvonenie ( Z r ​ ) a prevodovky planéty ( Z p ​ ). Zatiaľ čo počet prevodoviek planéty ( N p ​ ) ovplyvňuje kapacitu zaťaženia, nemá priamy vplyv na pomer sám.

Zvážme najbežnejšiu konfiguráciu, kde Kruhový výstroj je pevne (stacionárne) , Sun Gear je vstup a Nosič je výstup .

Vzorec pre pomer prevodového stupňa (I) v tejto spoločnej konfigurácii (rýchlosť vstupnej / výstupnej rýchlosti) je:

i = 1 Z r / Z s

Kde:

• Z r ​ = Počet zubov na prsteňom
• Z s ​ = Počet zubov na slnečnom zariadení

Príklad: Ak má planetárna prevodovka slnečné zariadenie s 20 zubami ( Z s ​ = 20 ) a prsteňový výstroj s 80 zubami ( Z r ​ = 80 ) a prsteňový výstroj je fixovaný:

i = 1 80/20 = 1 4 = 5

To znamená pre každých 5 rotácií vstupného slnečného kolesa, výstupný nosič sa otočí 1 -krát. Rýchlosť je znížená o faktor 5 a krútiaci moment sa vynásobí faktorom 5 (ignorujúc straty účinnosti).

Dôležité poznámky k pomeru prevodových stupňov:

• V prípade viacstupňových planétových prevodoviek je celkový pomer prevodovky produktom jednotlivých pomerov každej fázy. Napríklad, ak máte dve fázy, každá s pomerom 5: 1, celkový pomer by bol 5 × 5 = 25 : 1 .
• Ostatné konfigurácie (napr. Pevné slnko, vstupný kruh, výstupný nosič) majú rôzne vzorce pomeru. Všeobecný vzorec, odvodený z Willisovej rovnice, je výkonným nástrojom na výpočet pomerov vo všetkých epicyklických prevodových vlakoch.

Pochopenie týchto základných komponentov a ich dynamická interakcia je rozhodujúce pre návrh a výber planétových prevodoviek pre konkrétne aplikácie.

III. Typy planétových prevodoviek

Zatiaľ čo základné komponenty planétovej prevodovky zostávajú konzistentné (Slnko, planéta, prsteň, nosič), variácie ich usporiadania, počet fáz a typ použitých prevodov vedú k rôznym konfiguráciám, z ktorých každá je optimalizovaná pre konkrétne výkonnostné charakteristiky a aplikácie.

1. Jednostupňové planétové prevodovky

Jednostupňová planéta prevodovky je najjednoduchšia forma, ktorá obsahuje jednu súpravu slnka, planéty a krúžkových zariadení so svojím zodpovedajúcim nosičom.

• Štruktúra: Skladá sa z jedného centrálneho slnečného kolesa, niekoľkých planétových zariadení, ktoré sa spájajú so slnkom, nosič planéty, ktorý drží planétové prevodové stupne a vonkajší krúžkový prevodový stupeň s planétami.
• Prevádzka: Výkon sa zvyčajne vstupuje cez slnečné zariadenie, krúžok je držaný nehybným a výstup je odobratý z nosiča (na zníženie rýchlosti).
• Charakteristiky:
  • Kompaktnosť: Mimoriadne kompaktný pre dosiahnutý pomer redukcie.
  • Účinnosť: Veľmi vysoká účinnosť, často presahujúca 97% pre jedno fázu.
  • Rozsah obmedzeného pomeru: Maximálny pomer praktického redukcie pre jedno fázu je všeobecne obmedzený (napr. Typicky od 3: 1 do asi 10: 1 alebo 11: 1). Dosiahnutie vyšších pomerov v jednej fáze by si vyžadovalo veľmi malé slnečné vybavenie v porovnaní s krúžkovým výstrojom, čo môže viesť k problémom s pevnosťou zubov a počtu planétových prevodov, ktoré je možné namontovať.
  • Aplikácie: Ideálne pre aplikácie, ktoré si vyžadujú miernu redukciu rýchlosti, vysokú hustotu krútiaceho momentu a presné riadenie pohybu v malej stope, ako sú malá robotika, servomotorické aplikácie a automatizované montážne vedenia.

2. Viacstupňové planétové prevodovky

Ak sú potrebné vyššie redukčné pomery, alebo ak je potrebná veľmi špecifická rýchlosť výstupu, aby sa v sérii kombinovalo jednorazové fázy, viacero planétových fáz sa kombinuje.

• Štruktúra: Viacstupňová planéta prevodovky pozostáva z dvoch alebo viacerých jednosmerných planétových súprav pripojených postupne. Výstupný nosič prvej fázy často pôsobí ako vstupné slnečné zariadenie pre ďalšiu fázu alebo stredný hriadeľ spája etapy.
• Prevádzka: Celkový pomer prevodu je produktom jednotlivých pomerov každej fázy. Napríklad dvojstupňová prevodovka s pomerom 5: 1 v prvej fáze a pomer 4: 1 v druhej fáze prinesie celkový pomer 20: 1.
• Charakteristiky:
  • Vysoké redukčné pomery: Schopný dosiahnuť veľmi vysoké pomery prevodových stupňov (napr. Od 15: 1 do niekoľkých stoviek alebo dokonca tisícov na jeden).
  • Zvýšená dĺžka: Celková dĺžka prevodovky sa zvyšuje s počtom stupňov, aj keď zostáva relatívne kompaktná v porovnaní s viacstupňovými paralelnými prevodovkami hriadeľa pre ekvivalentné pomery.
  • Mierne znížená účinnosť: Aj keď je každá fáza vysoko účinná, v každej ďalšej fáze dochádza k malej strate účinnosti. Celková účinnosť však zvyčajne zostáva veľmi vysoká (napr. 90-95% pre viacstupňové).
  • Aplikácie: V relatívne kompaktnom formálnom faktore sú potrebné široko používané v ťažkých priemyselných strojoch, veterných turbínach, solárnych sledovacích systémoch, veľkých robotikách, stavebných zariadeniach a kdekoľvek vysoký krútiaci moment a nízke rýchlosti výstupu.

3. Vlastné planétové prevodovky

Okrem štaardných jednotiek mimo polície sú navrhnuté a vyrábané vlastné planétové prevodovky tak, aby spĺňali vysoko špecifické a často jedinečné požiadavky na aplikácie, ktoré nemožno splniť ľahko dostupnými riešeniami.

• Úvahy o návrhu: Prispôsobenie môže zahŕňať:
  • Špecifické pomery prevodových stupňov: Neštaardné alebo extrémne vysoké/nízke pomery.
  • Materiály: Použitie špecializovaných materiálov na extrémne teploty, korozívne prostredie alebo redukciu hmotnosti (napr. Aplikácie letectva).
  • Tesnenie a mazanie: Riešenia pre vákuové prostredie, požiadavky na potraviny alebo vysokotlakové aplikácie.
  • Montáž a integrácia: Unikátne návrhy príruby, konfigurácie hriadeľa (dutina, dlaždený hriadeľ, integrovaný motor) alebo tvary krytu, aby sa zmestili do obmedzených priestorov.
  • Vôľa: Požiadavky pre presné riadenie pohybu ultra nízke.
  • Hluk/vibrácie: Úpravy konštrukcie pre mimoriadne pokojnú prevádzku.
  • Cyklus a život: Skonštruované pre mimoriadne dlhú životnosť alebo špecifické cykly zaťaženia.
• Výhody: Presne optimalizovaný výkon pre zamýšľanú aplikáciu, ktorý často vedie k zlepšenej efektívnosti systému, spoľahlivosti a dlhovekosti.
• Aplikácie: Vysokí presné vedecké nástroje, obranné aplikácie, špecializované letecké systémy, automatizované automatizované stroje na mieru, zdravotnícke pomôcky a priemyselné vybavenie výklenkov, kde sú štandardné riešenia nedostatočné.

4. Planétové prevodovky čelného prevodového stupňa

Táto klasifikácia sa vzťahuje na typ zubov používaných na slnku, planéte a krúžkových zariadeniach. Nariadenie sú najbežnejším a najzákladnejším typom výstroja.

• Charakteristiky:
  • Rovné zuby: Zuby sú rovné a rovnobežné s osou rotácie.
  • Jednoduchosť a nákladová efektívnosť: Výroba ľahšie a všeobecne lacnejšia ako špirálové prevody.
  • Vysoká účinnosť: Vynikajúca účinnosť, najmä v dobre vyrovnaných systémoch.
  • Radiálne zaťaženia: Generujte iba radiálne sily (bez axiálneho ťahu).
  • Hluk: Môže byť hlučné ako špirálové prevody, najmä pri vyšších rýchlostiach, kvôli súčasnému zapojeniu celého zubu („nárazové zaťaženie“).
• Aplikácie: Všeobecne sa používané v rozsiahlej škále aplikácií, kde sú primárne úvahy účinnosť a náklady, a sú prijateľné mierne hladiny hluku. Zahŕňa to najbežnejšiu priemyselnú automatizáciu, elektrické náradie a mnoho kompaktných pohonných systémov.

5. Špirálové prevodovky planéty

Špirálové prevodové stupne majú zuby, ktoré sú rezané v uhle k tvári prevodového stupňa a vytvárajú špirálu.

• Charakteristiky:
  • Uhlé zuby: Zuby sú naklonené vzhľadom na os rotácie.
  • Plynulejšie zapojenie: Klonené zuby sa postupne zapájajú, od jedného konca na druhý, čo vedie k tichejšej a plynulejšej prevádzke.
  • Vyššia kapacita zaťaženia: Postupné zapojenie znamená, že v ktoromkoľvek danom čase je v kontakte viac zubov, čo im umožňuje zvládnuť vyššie zaťaženie rovnakej veľkosti prevodového stupňa v porovnaní s čelnými zariadeniami.
  • Axiálny ťah: Generujte silu axiálnej ťahovej sily pozdĺž hriadeľa, ktorá si vyžaduje riadenie vhodných nárazových ložísk.
  • Výrobná zložitosť: Výroba zložitejšia a nákladnejšia ako čelné ozubené kolesá.
• Aplikácie: Uprednostňuje sa v aplikáciách, kde sú kritické redukcia hluku, potlačenie vibrácií a vyššie kapacity zaťaženia. Zahŕňa to vysoko presné robotiky, vysokorýchlostné stroje, automobilové prevodovky, prevodovky veternej turbíny a vysoké priemyselné jednotky, kde je plynulý prenos energie prvoradý.

Výber medzi prevodovkami do planétových a špirálových prevodoviek závisí od špecifických požiadaviek aplikácie týkajúce sa hluku, zaťaženia, nákladov a zložitosti dizajnu.

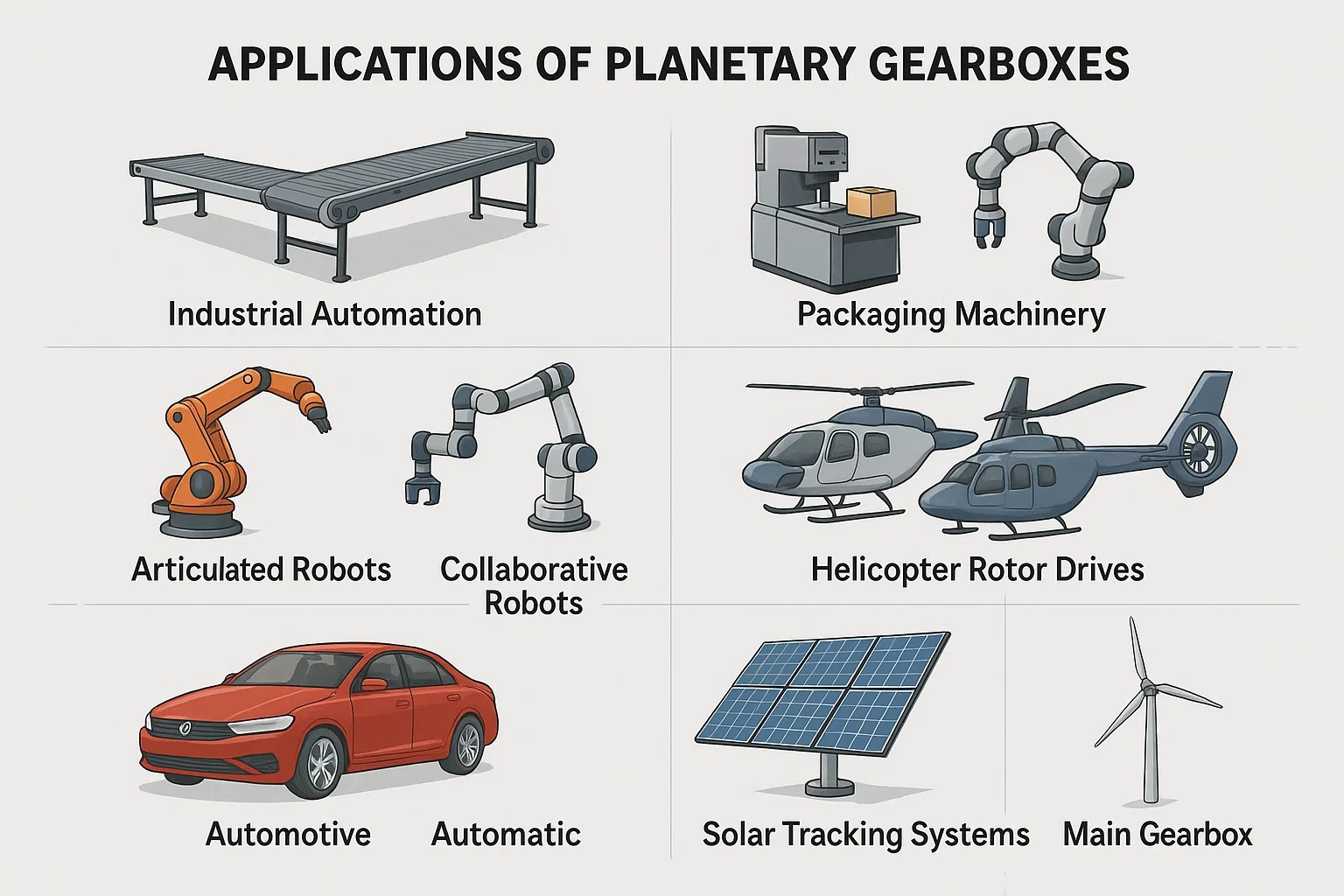

Iv. Aplikácie planétových prevodoviek

Unikátna kombinácia vysokej hustoty krútiaceho momentu, kompaktnej veľkosti, vysokej účinnosti a presnosti spôsobuje, že planétové prevodovky je nevyhnutné v rozsiahlom škále priemyselných odvetví. Ich všestrannosť im umožňuje, aby boli plynule integrované do systémov, od vysoko presných robotík po vysoké priemyselné stroje.

1. Priemyselná automatizácia

V oblasti priemyselnej automatizácie sú planétové prevodovky základným kameňom na dosiahnutie presného a spoľahlivého riadenia pohybu. Ich schopnosť dodávať vysoký krútiaci moment s minimálnym odporom je rozhodujúca pre presné umiestnenie a pohyb automatizovaných strojov.

• Dopravné systémy: Poskytnite potrebné zníženie krútiaceho momentu a rýchlosti pre efektívny a kontrolovaný pohyb tovaru pozdĺž výrobných liniek. Ich kompaktná veľkosť umožňuje integráciu do konštrukcií dopravníka s obmedzeným priestorom.
• Balenie strojov: Kľúčové pre presnú synchronizáciu rôznych strojových prvkov, ako sú plnivá, tesniačky a štítky. Presnosť planétových prevodoviek zaisťuje konzistentnú kvalitu produktu a vysokú priepustnosť.
• Tlačové vybavenie: Nevyhnutné pre presné zarovnanie a pohyb valcov a dosiek, zabezpečujúc vysokokvalitnú registráciu tlače a konzistentný výstup v komerčných tlačiarenských lisoch.
• Manipulácia s materiálom: Používa sa v automatizovaných riadených vozidlách (AGV), automatizovaných systémoch skladovania a vyhľadávania (AS/RS) a rôznych výťahoch a zdvíhaniach, kde sa vyžaduje riadený pohyb a vysoká zaťaženie.
• Stroje na rezanie a zváranie: Poskytnite presné umiestnenie a rýchlosti posuvu potrebné pre zložité rezné cesty a presné zváracie operácie.

2. Robotika

Planetárne prevodovky sú takmer synonymom modernej robotiky kvôli ich základnej úlohe pri dosahovaní agility, sily a presnosti, ktorú požadujú robotické systémy.

• Kĺbové roboty: Integrované do kĺbov robotických ramien (napr. Roboty 6-osí), aby poskytli potrebný krútiaci moment na zdvíhanie a manipuláciu s ťažkým zaťažením pri zachovaní vysokej polohovej presnosti pre opakovateľné úlohy.
• Kolaboratívne roboty (Cobots): Ich nízka vôľa a plynulá prevádzka prispievajú k presnej a bezpečnej interakcii potrebnej pre koboty pracujúcich spolu s ľudskými operátormi.
• Servisné roboty: Používa sa v platformách mobilných robotov na navigáciu a lokomóciu, ako aj v manipulátoroch pre úlohy v rôznych servisných odvetviach.
• Exoskeletóny: Aplikované v poháňaných exoskeletónoch na lekársku rehabilitáciu alebo priemyselnú pomoc, čím sa poskytuje potrebný spoločný krútiaci moment na zväčšenie ľudí.

3. Aerospace

V leteckom priemysle robí prémia za zníženie hmotnosti, spoľahlivosť a presnosť planétovej prevodovky ideálnou voľbou pre mnohé kritické aplikácie.

• Ovládače lietadiel: Používa sa v ovládacích povrchových ovládačoch (klapky, krídla, kormidlo), systémy na stiahnutie podvozku a reverzity ťahu, kde vysoký krútiaci moment v kompaktnom a ľahkom balení je nevyhnutný pre bezpečnosť a výkon.
• Rotorové jednotky vrtuľníka: Zatiaľ čo hlavné prevodovky rotora sú vysoko zložité, planétové štádiá sú často neoddeliteľnou súčasťou z dôvodu ich schopností zdieľania záťaže a vysokých redukčných pomerov, ktoré sú rozhodujúce pre vysielanie energie z motora do rotora.
• Mechanizmy satelitného a kozmického lode: Používa sa v systémoch antény, mechanizmy nasadenia solárneho poľa a robotické zbrane na vesmírnych vozidlách, kde je prvoradý presný pohyb v extrémnych prostrediach.

4. Automobilový priemysel

Planetárne prevodovky sú základným komponentom v mnohých automobilových aplikáciách, najmä v prenosoch.

• Automatické prenosy: Jadro väčšiny automatických prenosov využíva viac súborov planétových zariadení na zabezpečenie rôznych pomerov prevodov bez prerušenia toku energie. To umožňuje hladké a plynulé zmeny prevodového stupňa.
• Hybridné disky vozidla: Používa sa v zariadeniach s výkonom v hybridných pohonných jednotkách na kombináciu energie z vnútorného spaľovacieho motora a elektrického motora, čo umožňuje efektívne riadenie energie.
• Elektrické vozidlo (EV) DriveTrains: Zatiaľ čo jednoduchšie ako prevody ICE, niektoré EV stále používajú jednotlivé alebo viacstupňové planétové prevodovky na optimálnu redukciu rýchlosti motora a dodávku krútiaceho momentu do kolies.
• Diferenciály s obmedzeným sklzom: Niektoré diferenciálne návrhy zahŕňajú planétové sady prevodoviek na správu distribúcie energie medzi kolesami a zvýšenie trakcie.

5. Solárne sledovacie systémy

Na maximalizáciu zachytenia energie musia solárne panely presne sledovať pohyb slnka po celý deň. Pre tento presný pohyb sú rozhodujúce planétové prevodovky.

• Jednoosové sledovače: Poskytnite pohon, aby sa panely naklonili pozdĺž jednej osi, čím optimalizujú svoj uhol vzhľadom na slnko.
• Trackery s dvoma osami: Umožnite zložitejším pohybom, čo umožňuje panelom sledovať azimut (horizontálny uhol) a nadmorskú výšku (zvislý uhol) slnka. Vysoká presnosť a robustnosť planétových prevodoviek zabezpečujú spoľahlivú dlhodobú prevádzku vo vonkajších prostrediach.

6. Veterné turbíny

Planetárne prevodovky sú kritickou súčasťou hnacej jednotky väčšiny veterných turbín s viacerými megawattmi, ktoré preklenujú medzeru medzi pomalým rotáciou rotora a vysokorýchlostným generátorom.

• Hlavná prevodovka: Primárna aplikácia je v hlavnej prevodovke, ktorá spája pomalé rotorové čepele veternej turbíny (nízky otáčok, vysoký krútiaci moment) s oveľa rýchlejším elektrickým generátorom (vysoký RPM, dolný krútiaci moment). Planétové fázy sú vysoko efektívne pre toto podstatné zvýšenie rýchlosti a premenu krútiaceho momentu.
• Systémy tónu a výpadku: Menšie planetárne prevodovky sa používajú aj v systémoch tónu (ovládací uhol čepele) a systémy YAW (orientovanie gondov do vetra), aby sa zabezpečili presné a výkonné pohyby potrebné na optimálne zachytenie a bezpečnosť energie.

7. Balenie strojov

Ako je uvedené stručne v rámci priemyselnej automatizácie, obalové stroje sa vo veľkej miere spoliehajú na presné a vysoké sadzby cyklu, ktoré umožňujú planétové prevodovky.

• Plniace stroje: Zaistite presné vydávanie objemu.
• Tesniace stroje: Poskytnite konzistentný tlak a načasovanie na utesnenie.
• Označovacie stroje: Zaručte presné umiestnenie štítkov pri vysokých rýchlostiach.
• Kartóny a paletizačné stroje: Dodávajte riadené pohyby na formovanie, plnenie, tesnenie a stohovanie balíkov. Nízka vôľa a kompaktná povaha planétových prevodoviek sú nevyhnutné pre synchronizované vysokorýchlostné operácie charakteristické pre moderné obalové línie.

8. Tlačové zariadenie

Dopyt po vysokej kvalite, vysokorýchlostnej a konzistentnej produkcii v tlačiarňovom priemysle robí z planétových prevodoviek ideálnu voľbu.

• Stlačené stlačenia: Používa sa v hnacích mechanizmoch pre doskové valce, prikrývky valcov a dojemové valce, ktoré si vyžadujú mimoriadne presnú registráciu a hladkú rotáciu, aby sa zabránilo duchu alebo nesprávnemu tlačidlám.
• Digitálne lisy: Kompaktná a presná povaha planétových prevodoviek môže mať úžitok z kompaktnej a presnej povahy planétových prevodoviek, ktoré sa líšia v technológii, prvky, ako sú mechanizmy prívodu papiera a špecifické systémy polohy tlačovej hlavy.
• Flexografické a hnacie lisy: Podobne ako v prípade offsety, tieto lisy vyžadujú presné riadenie rýchlosti valcov a napínacích systémov, kde planétové prevodovky poskytujú potrebný krútiaci moment a presnosť.

Rôzne aplikácie zdôrazňujú prispôsobivosť a kritickú úlohu planétových prevodoviek v modernom priemyselnom a technologickom pokroku.

Porovnania typu planéta prevodovky

Tu sú tabuľky sumarizujúce kľúčové charakteristiky rôznych typov planétovej prevodovky:

Porovnanie typu planéty prevodovky: Jednoducho vs. viacstupňové

Porovnanie typu prevodovky pre prevodovku pre prevodovku

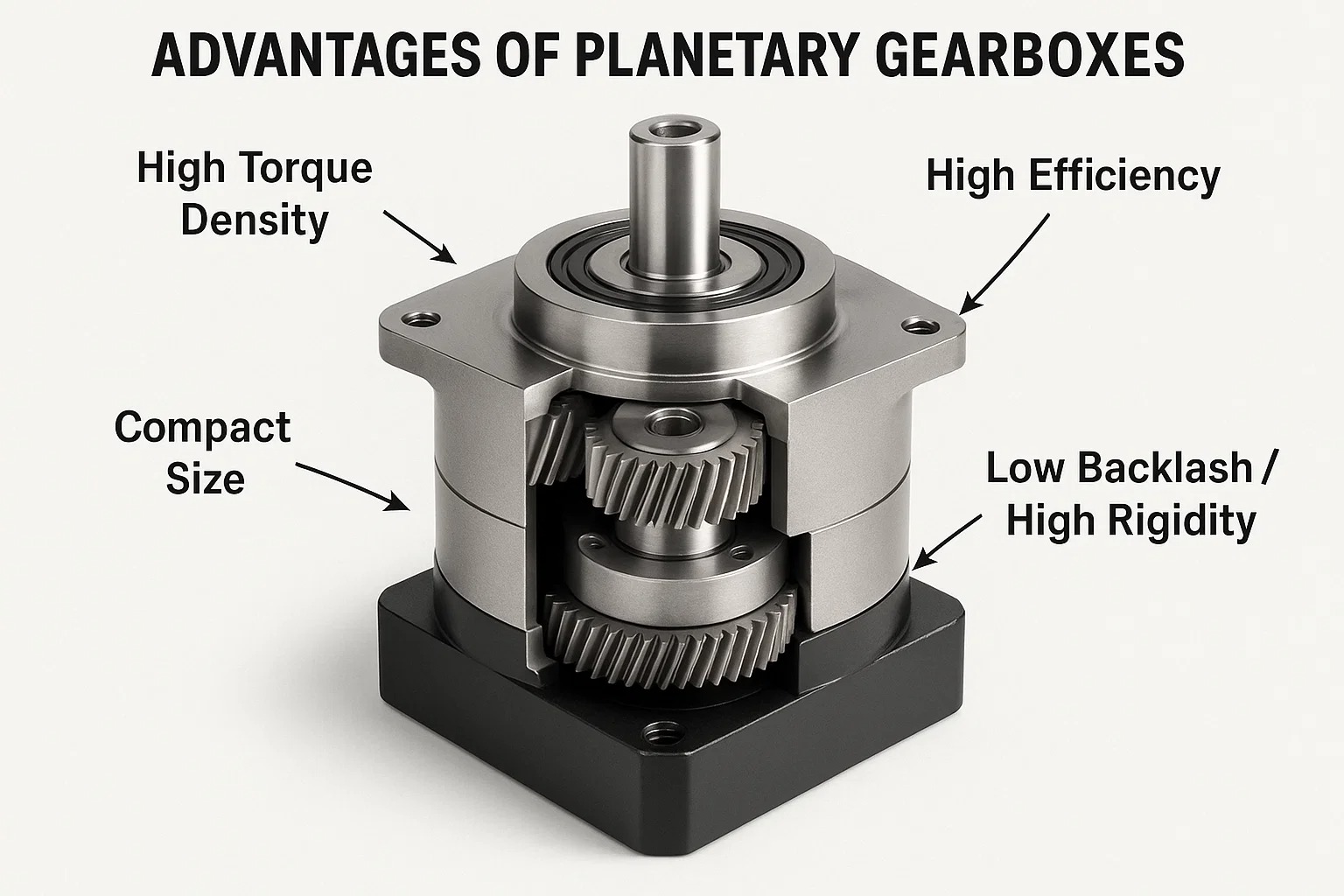

V. Výhody

Jedinečné dizajnérske a prevádzkové princípy planétových prevodoviek im poskytujú niekoľko významných výhod oproti iným konfiguráciám vlaku prevodovky. Tieto výhody sú presne dôvodom, prečo sú preferovanou voľbou v rozsiahlej škále náročných aplikácií, kde sú prvoradé výkon, priestor a efektívnosť.

1. Hustota vysokého krútiaceho momentu

Jednou z najpútavejších výhod planétových prevodoviek je ich výnimočná hustota krútiaceho momentu . Vzťahuje sa na ich schopnosť prenášať veľmi vysoké množstvo krútiaceho momentu v porovnaní s ich fyzickou veľkosťou a hmotnosťou.

• Zdieľanie záťaže: Hlavným dôvodom tejto vysokej hustoty krútiaceho momentu je rozdelenie zaťaženia medzi viacerými prevodmi planéty. V konvenčnej paralelnej prevodovke hriadeľa sa celé zaťaženie zvyčajne prenáša cez jediný bod siete medzi vodičom a poháňaným prevodom. Naopak, v planétovom systéme je krútiaci moment zdieľaný medzi všetkými planétovými prevodmi (napr. 3 alebo 4 planétové prevody), čo účinne vynásobí kontaktnú oblasť prenášajúcu energiu.
• Distribúcia stresu: Toto zdieľanie zaťaženia znamená, že každý jednotlivý zub prevodových stupňov má menší stres v porovnaní s systémom s jednou čiastkou, ktorý sa zaoberá rovnakým celkovým krútiacim momentom. To umožňuje, aby menšie prevody vysielali väčší výkon alebo väčšie prevody, aby prenášali výrazne vyššiu energiu bez úmerného zvýšenia ich fyzikálnych rozmerov.
• Kompaktný výkon: Vďaka tejto vlastnej dizajnovej charakteristike je planétové prevodovky ideálne pre aplikácie, v ktorých je priestor obmedzený, ale je potrebný vysoký prenos energie, čím poskytuje viac energie v menšej obálke.

2. Kompaktná veľkosť

Ten kompaktná veľkosť planétových prevodoviek je priamym dôsledkom ich koaxiálneho a sústredného dizajnu.

• Koaxiálny vstup/výstup: Na rozdiel od tradičných prevodoviek, kde sú vstupné a výstupné hriadele často kompenzované, majú planétové prevodovky zvyčajne svoje vstupné a výstupné hriadele zarovnané na tej istej osi. Toto koaxiálne usporiadanie zefektívňuje návrh a integráciu stroja, čím sa eliminuje potreba zložitých zarovnaní hriadeľa alebo dodatočného priestoru pre kompenzácie.
• Efektívnosť priestoru: Prevody sú usporiadané koncentricky s obiehaním planéty vo vnútri Kruhový výstroj okolo slnečného kolesa. Toto vnútorné usporiadanie minimalizuje celkovú stopu prevodovky v porovnaní s externými súpravami prevodových stupňov, ktoré vyžadujú viac priestoru pre paralelné hriadele a väčšie kryty, aby sa prispôsobili rozpätia prevodových stupňov.
• Integračné výhody: Táto kompaktná stopa je kriticky dôležitá v moderných strojoch, kde miniaturizácia a efektívne využívanie priestoru sú kľúčovými ovládačmi dizajnu. Umožňuje zložitejšiu funkčnosť v menších výrobkoch, znižuje celkovú veľkosť a hmotnosť stroja a zjednodušuje inštaláciu.

3. Vysoká účinnosť

Planetárne prevodovky sú vysoko uznávané pre ich pôsobivé účinnosť prenosu energie , často dosahuje až 97% alebo viac na etapu.

• Valcový kontakt: Hlavným dôvodom tejto vysokej účinnosti je prevaha valcovacieho kontaktu medzi zubami prevodových stupňov. Na rozdiel od niektorých iných typov prevodov, ktoré zahŕňajú vyšší stupeň posuvného trenia, pohyb planétových prevodov v porovnaní so slnkom a kruhovými prevodmi je zväčša valcujúci pohyb. Valcové trenie je vo svojej podstate nižšie ako posuvné trenie, čo minimalizuje straty energie v dôsledku tepla.
• Vyvážené sily: Symetrické rozdelenie planétových zariadení okolo slnečného kolesa pomáha vyvážiť radiálne sily v prevodovke. To znižuje ohybové momenty na hriadeľoch a ložiskách, čo vedie k menšiemu treniu a opotrebeniu a ďalej prispieva k vyššej účinnosti a predĺženej životnosti.
• Znížená spotreba energie: Vyššia účinnosť sa priamo premieta do menšieho odpadu energie, nižšie prevádzkové teploty a nakoniec nižšie prevádzkové náklady pre zariadenie. Toto je významný faktor v energeticky náročných odvetviach a aplikáciách poháňaných batériou.

Okrem týchto základných výhod, jedinečný dizajn planétových prevodoviek vo svojej podstate prispieva k niekoľkým ďalším prospešným charakteristikám:

• Nízka vôľa a vysoká tuhosť: Tuhý, dizajn zdieľania záťaže s viacerými bodmi za mosting, ktorý je vo svojej podstate veľmi nízky odpor a vysoká torzná rigidita. To je rozhodujúce pre aplikácie, ktoré si vyžadujú vysoký presný a opakovateľný pohyb, ako je robotika a CNC strojové zariadenia.
• Tichá operácia: Zdieľanie zaťaženia medzi viacerými prevodmi a vlastná rovnováha rotujúcich komponentov vedie k hladšiemu prenosu energie a zníženiu hluku a vibrácií v porovnaní s inými typmi prevodových stupňov, najmä pri vyšších rýchlostiach.
• Trvanlivosť a dlhá životnosť: Robustná konštrukcia a vyvážené rozdelenie zaťaženia minimalizujú opotrebovanie jednotlivých zubov a ložísk, čo vedie k dlhšej prevádzkovej životnosti a zníženiu požiadaviek na údržbu, a to aj pri veľkých zaťaženiach.

Zhrnutie výhod planétovej prevodovky

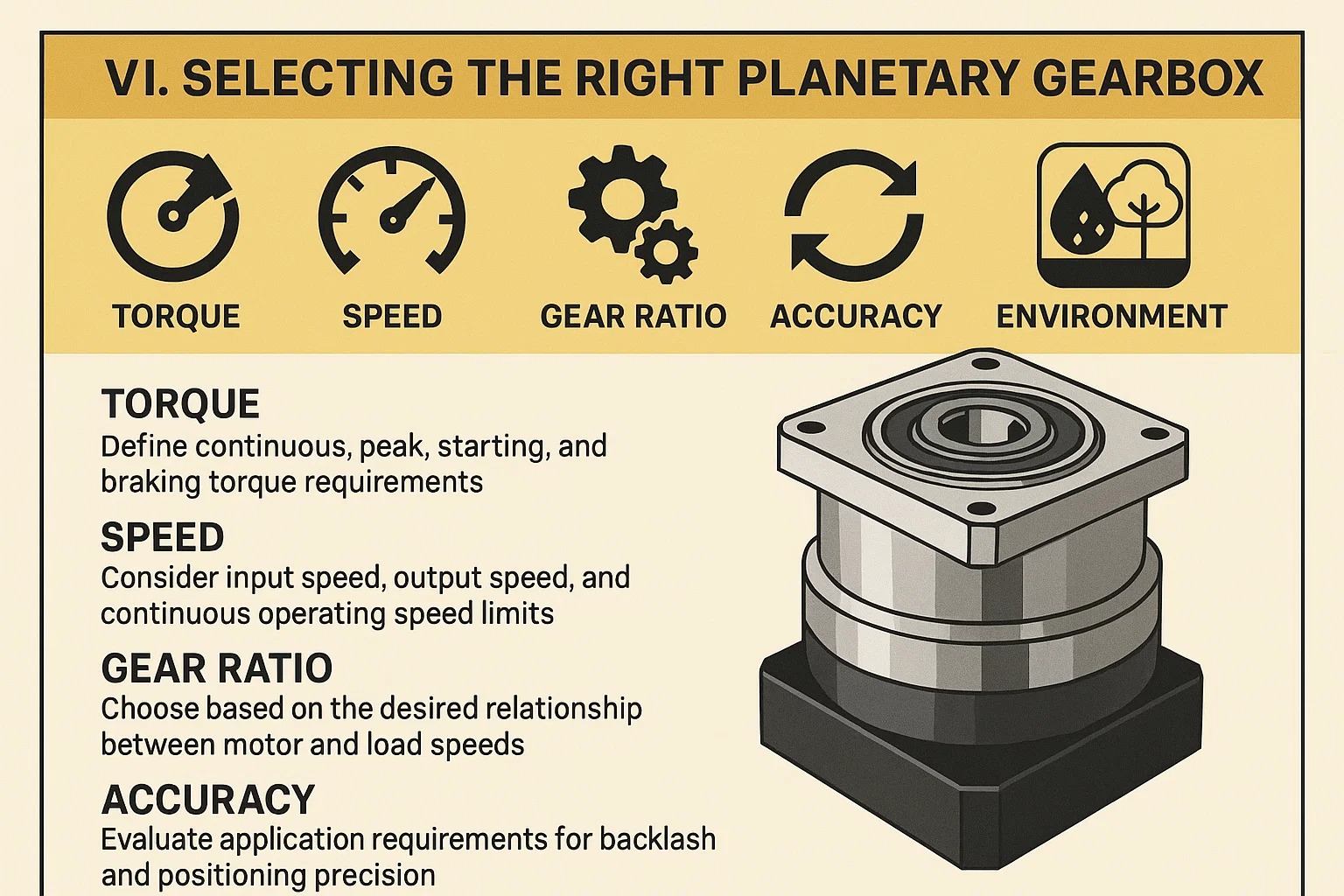

Vi. Výber správnej planétovej prevodovky

Výber správnej planétovej prevodovky je kritickým krokom na zabezpečenie výkonu, spoľahlivosti a nákladovej efektívnosti systému. Nesprávny výber môže viesť k zlyhaniu zariadenia, neefektívnosti alebo zbytočným nákladom. Tento proces si vyžaduje komplexné pochopenie požiadaviek aplikácie a starostlivé zladenie rôznych parametrov prevodovky.

1. Faktory, ktoré je potrebné zvážiť: krútiaci moment, rýchlosť, pomer prevodu, presnosť, prostredie

Pri výbere planétovej prevodovky sa musia komplexne vyhodnotiť nasledujúce základné faktory:

• Krútiaci moment:
  • Výstupný krútiaci moment: Toto je jeden z najdôležitejších parametrov. Musíte jasne definovať nepretržitý krútiaci moment a akýkoľvek potenciál moment or moment zrýchlenia Aplikácia vyžaduje. Výstupný krútiaci moment prevodovky musí byť vyšší ako nepretržitý prevádzkový krútiaci moment aplikácie a jej maximálna okamžitá kapacita krútiaceho momentu musí byť schopná vydržať vrchol aplikácie alebo počiatočné krútiace momenty.
  • Počiatočný krútiaci moment a brzdný krútiaci moment: Tieto prechodné krútiace momenty sú často vyššie ako nepretržité krútiace momenty a prevodovka potrebuje dostatočnú rezervnú kapacitu na ich zvládnutie.
  • Menovaný krútiaci moment vs. maximálny krútiaci moment: Väčšina výrobcov poskytuje menovitý výstupný krútiaci moment (zvyčajne maximálny krútiaci moment, ktorý sa dá nepretržite prenášať pri špecifickej rýchlosti a životnosti) a maximálny momentový krútiaci moment (absolútny limit prevodovky vydrží na krátke trvanie pred potenciálnym poškodením). Vždy vyberte na základe skutočných potrieb vašej aplikácie.
• Rýchlosť:
  • Vstupná rýchlosť: Zvyčajne sa to týka rýchlosti výstupu motora na prevodovku. Každá planétová prevodovka má povolené maximálna rýchlosť vstupu , prekračujúce, čo môže viesť k prehriatiu, zvýšenému hluku alebo zníženej životnosti.
  • Rýchlosť výstupu: Toto je konečná prevádzková rýchlosť požadovaná aplikáciou. Je odvodená vydelením vstupnej rýchlosti pomerom prevodového stupňa.
  • Nepretržitá prevádzková rýchlosť: Rýchlosť, pri ktorej môže prevodovka bežať na dlhšiu dobu. Vysokorýchlostná prevádzka zvyšuje tvorbu tepla.
• Prevodový pomer:
  • Ten prevodovka Pôsobí ako most medzi rýchlosťou motora a požadovanou rýchlosťou zaťaženia. Určuje sa vydelením vstupnej rýchlosti rýchlosťou výstupu.
  • Pri výbere pomeru zvážte efektívny rozsah prevádzkovej rýchlosti motora a konečnú rýchlosť požadovanú pri zaťažení.
  • Ak je potrebný veľmi vysoký pomer redukcie, a viacstupňová planéta prevodovky môže byť potrebné. Rôzne pomery ovplyvnia veľkosť, efektívnosť a náklady prevodovky.
• Presnosť (vôľa):
  • Vôľa: Vzťahuje sa na uhlovú hru alebo „svah“ vo vlaku prevodovky. Meria sa ako množstvo rotácie na výstupnom hriadeli, keď je vstupný hriadeľ držaný pevne a otriasaný dozadu a dopredu, zvyčajne vyjadrený v oblúkové mínus . Čím menšia je vôľa, tým vyššia je presnosť prevodovky prevodovky.
  • Požiadavky na aplikáciu:
    • Vysoko presné aplikácie (napr. Robotika, CNC stroje, rezanie laserom): Vyžadujte prevodovky s nízkym odporom (napr. <3 oblúk), aby sa zabezpečilo presné umiestnenie a sledovanie ciest.
    • Všeobecné priemyselné aplikácie (napr. Dopravné automobily, obalové stroje): Môžu mať uvoľnenejšie požiadavky na vôľu (napr. 5-15 oblúkovi).
  • Dolná vôľa zvyčajne znamená presnejšie výrobné a vyššie náklady na prevodovku.
• Prostredie:
  • Prevádzková teplota: Prevodovky sú navrhnuté pre špecifické prevádzkové teploty. Prekročenie týchto limitov môže ovplyvniť výkon maziva, životnosť tesnenia a celkovú spoľahlivosť prevodovky. Extrémne horúce alebo chladné prostredie vyžaduje špeciálne vzory alebo mazivo.
  • Trieda ochrany (hodnotenie IP): Na základe prítomnosti prachu, vlhkosti alebo korozívnych látok v pracovnom prostredí vyberte prevodovku s vhodným hodnotením IP (napr. IP65, IP67) na ochranu vnútorných komponentov.
  • Vibrácie a nárazové zaťaženie: Ak aplikácia zahŕňa vysoké úrovne vibrácií alebo periodického nárazového zaťaženia, môže sa vyžadovať robustnejšia konštruovaná prevodovka s odolnejšími ložiskami.
  • Montážny priestor: Zatiaľ čo planetárne prevodovky sú kompaktné, zaistite, že existuje dostatočný priestor na montáž a správny rozptyl tepla.

2. Servisný faktor

Ten Servisný faktor ( f s ​ ) je rozhodujúci multiplikátor dizajnu, ktorý sa používa na úpravu nominálneho hodnotenia momentu prevodovky, aby sa zohľadnilo rôzne neistoty a náročné podmienky prítomné v skutočnej aplikácii. Zaisťuje, že vybraná prevodovka má dostatočnú maržu nákladovej kapacity pre svoju zamýšľanú prevádzkovú životnosť a spoľahlivosť.

• Definícia: Servisný faktor je koeficient nápravy založený na faktoroch, ako je typ zaťaženia, úroveň nárazu, denné prevádzkové hodiny, počiatočná frekvencia a okolité podmienky.
• Výpočet: Ten Menovité krútiace moment vybranej prevodovky by mala byť väčšia alebo rovná sa Požadovaný moment aplikácie × Servisný faktor ( f s ​ ) .
• Typický rozsah servisných faktorov: Zvyčajne medzi 1,0 a 2,0 alebo dokonca vyšším.
  • 1,0 - 1.2: Jednotné zaťaženie, krátka denná prevádzka, žiadne otrasy.
  • 1,2 - 1,5: Mierne nárazové zaťaženie, normálna denná prevádzka.
  • 1,5 - 2,0: Zaťaženie ťažkých nárazov, nepretržitá prevádzka s vysokou dĺžkou, časté začiatky/zastavenia.
• Dôležitosť: Výrobcovia zvyčajne poskytujú podrobné pokyny na výber servisných faktorov vo svojich katalógoch produktov. Zanedbanie servisného faktora môže viesť k preťaženiu prevodovky, predčasnému opotrebeniu a zlyhaniu.

3. Zotrvačnosť

Zotrvačnosť (moment zotrvačnosti, J ) odkazuje na odpor objektu voči zmenám v jeho rotačnom pohybe. Pri výbere planétových prevodoviek pre aplikácie Servo je zodpovednosť zotrvačnosti kritickou úvahou.

• Zaťaženie zotrvačnosti: Zotrvačnosť mechanických častí poháňaných prevodovkou.
• Motorová zotrvačnosť: Zotrvačnosť rotora motora.
• Zotrvačnosť prevodovky: Zotrvačnosť vnútorných rotačných komponentov prevodovky (planéty, slnečné zariadenie atď.), Zvyčajne vyjadrená ako zotrvačnosť odrážaná so vstupným hriadeľom.
• Pomer porovnávania zotrvačnosti: Všeobecne sa odporúča udržať pomer medzi zotrvačnosťou zaťaženia (odrážaný na hriadeľ motora) a zotrvačnosťou rotora motora v určitom rozsahu, zvyčajne 1: 1 až 10: 1 (zotrvačnosť zaťaženia / motora). Optimálne porovnávanie je často medzi 3: 1 a 5: 1.
  • Príliš vysoký pomer: Môže viesť k nestabilite riadenia motora, pomalej reakcii, prehriatiu alebo vibráciám.
  • Príliš nízky pomer: Môže mať za následok neefektívnu prevádzku, pretože motor úplne nevyužíva svoje schopnosti.
• Výpočet: Zotrónová zotrvačnosť sa odráža na hriadeľ motora tým, že ju vydelí štvorcovým pomerom prevodového stupňa. Napríklad, ak je pomer prevodového stupňa i a zotrvačnosť zaťaženia je J L ​ , odrazená zotrvačnosť zaťaženia pri hriadeľoch motora je J L ​ / i 2 .

4. Tepelná kapacita

Tepelná kapacita Vzťahuje sa na maximálne množstvo tepla, prevodovka sa môže neustále rozptýliť bez vnútornej teploty presahujúcej prípustné limity vzhľadom na špecifické okolité podmienky.

• Zdroje tepla: Počas prevádzky generujú planétové prevodovky teplo v dôsledku trenia sieťoviny, trenia ložiska a straty maziva. Ak sa toto teplo účinne rozptýli, vnútorné teploty sa zvýšia.
• Dopad na teplotu: Nadmerne vysoké vnútorné teploty urýchľujú degradáciu lubrikantu, znížte životnosť tesnenia a môže viesť k predčasnému opotrebovaniu alebo poškodeniu prevodov a ložísk.
• Dôležitosť:
  • Pre Nepretržité vysokorýchlostné, vysokorýchlostné alebo dlhodobé operácie , tepelná kapacita je kľúčovým výberovým parametrom.
  • Aj keď prevodovka spĺňa kapacitu krútiaceho momentu a požiadavky na zodpovedajúce zotrvačnosti, môže sa počas nepretržitej prevádzky prehriať, ak je jej tepelná kapacita dostatočná.
• Rozptyl tepla: Teplo sa zvyčajne rozptyľuje cez plochu povrchovej plochy prevodovky prostredníctvom prirodzenej konvekcie alebo niekedy prostredníctvom nútených chladiacich systémov, ako sú ventilátory. Výrobcovia poskytujú grafy alebo údaje o tepelnej kapacite, ktoré pomáhajú používateľom vyhodnotiť to.

5. Zodpovedanie prevodovky k aplikácii

Výber planétovej prevodovky je iteračný proces zahŕňajúci kompromisy a optimalizáciu všetkých vyššie uvedených faktorov.

1. Definujte požiadavky na aplikáciu: Jasne zadajte požadovaný výstupný krútiaci moment, rýchlosť, presnosť, pracovný cyklus a podmienky prostredia.
2. Predbežné výpočty: Na základe potrieb krútiaceho momentu a rýchlosti, spočiatku určte požadovaný pomer prevodovky.
3. Aplikujte servisný faktor: Upravte požiadavku krútiaceho momentu použitím vhodného servisného faktora na základe typu záťaže a prevádzkových podmienok.
4. Zodpovedanie zotrvačnosti: Vyhodnoťte zotrvačnosť zaťaženia a odrážajte ju na hriadeľ motora prostredníctvom pomeru prevodových stupňov, aby ste zaistili dobrú zodpovednosť so zotrvačnosťou motora.
5. Overte tepelnú kapacitu: Najmä pri nepretržitej prevádzke sa uistite, že tepelná kapacita vybranej prevodovky je dostatočná na rozptýlenie generovaného tepla.
6. Požiadavky na presnosť: Na základe požiadavky aplikácie na presnosť umiestnenia vyberte prevodovku s príslušnou triedou vôle.
7. Prostredieálna vhodnosť: Skontrolujte hodnotenie ochrany IP, rozsah prevádzkovej teploty a ďalšie environmentálne špecifikácie.
8. Veľkosť a montáž: Potvrďte fyzické rozmery prevodovky, ktorá sa hodí do dostupného priestoru a že štýl montáže spĺňa požiadavky na dizajn.
9. Poraďte sa s výrobcom: Konečný výber by mal integrovať podrobné technické špecifikácie, krivky výkonnosti a príručky výberu poskytnuté výrobcom. Inžinieri výrobcu môžu často ponúknuť odborné poradenstvo prispôsobené vašej konkrétnej aplikácii.

Kľúčové faktory pre prehľad o výbere planéty prevodovky

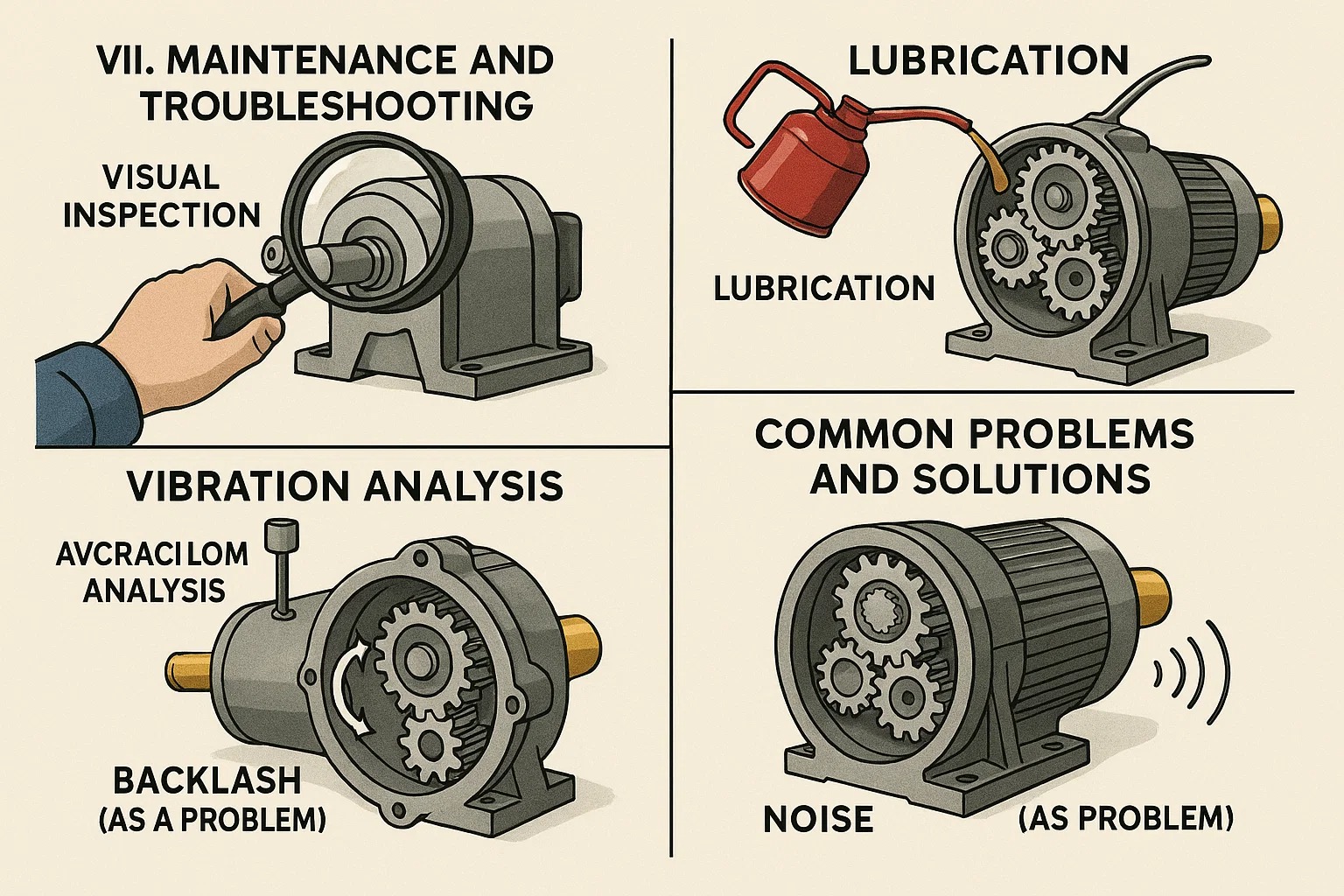

Vii. Údržba a riešenie problémov

1. Pravidelné úlohy údržby

Proaktívna a plánovaná údržba je oveľa nákladovo efektívnejšia ako reaktívne opravy. Typický režim údržby pre planétové prevodovky by mal obsahovať:

• Vizuálne inšpekcie: Pravidelne kontrolujte prevodovku, či nie sú známky vonkajšieho poškodenia, uvoľnené upevňovacie prvky, nezvyčajné vibrácie alebo úniky oleja okolo tesnení a kĺbov. Exteriér čistej prevodovky tiež pomáha pri efektívnom rozptyle tepla.
• Kontrola úrovne maziva: Pravidelne kontrolujte úroveň maziva. V prípade jednotiek zameraných na olej by to mohlo zahŕňať mierku alebo sklo zraku. V prípade jednotiek zamračených tukov sa uistite, že je prístupné a čisté prispôsobenie tukov.
• Hodnotenie stavu maziva: Skontrolujte farbu, čistotu a konzistentnosť maziva. Akékoľvek príznaky sfarbenia (stmavnutia), zakalenia (kontaminácia vody) alebo kovové častice naznačujú potrebu okamžitej zmeny maziva a ďalšieho skúmania.
• Kontrola tesnosti upevňovania: V priebehu času môžu vibrácie spôsobiť uvoľnenie upevňovacích skrutiek a spojovacích upevňovacích prvkov. Pravidelne kontrolujte a prepracujte všetky kritické skrutky podľa špecifikácií výrobcu. Voľné spojenia môžu viesť k nesprávnemu zarovnaniu, zvýšenému opotrebeniu a hluku.
• Čistenie: Udržujte exteriér prevodovky bez prachu, nečistôt a zvyškov. Zhromaždenie môže pôsobiť ako izolačná vrstva, ktorá bráni rozptylu tepla a potenciálne vedie k prehriatiu.

2. Mazanie

Lubrikácia je pravdepodobne jediným najdôležitejším faktorom v dlhovekosti a výkone planétovej prevodovky. Podáva viaceré životne dôležité funkcie:

• Znižuje trenie a opotrebenie: Vytvára ochranný film medzi pohyblivými časťami (ozubené kolesá, ložiská), ktorý zabraňuje kontaktu s kovovým kovom.

• Rozptyľuje teplo: Prenáša teplo generované trením, čo pomáha udržiavať optimálne prevádzkové teploty.

• Chráni pred koróziou: Tvorí bariéru proti vlhkosti a korozívnym látkam, čím zabraňuje hrdze a degradácii vnútorných komponentov.

• Čistí: Pomáha pri prenájme častíc opotrebenia a udržiava vnútorné povrchy čisté.

• Druhy maziva:

  • Tuk: Typicky sa používa na menšie, utesnené alebo nízkorýchlostné prevodovky. Poskytuje dobré tesniace vlastnosti a môže pracovať v rôznych orientáciách. Ponúka však menšiu chladiacu kapacitu ako olej.
  • Ropa: Preferované pre väčšie, vyššie alebo vyššie spotreby aplikácií z dôvodu vynikajúcich schopností chladenia a čistenia. Rôzne viskozity sú k dispozícii na základe rýchlosti, teploty a zaťaženia.

• Metódy mazania:

  • Mazanie mastnoty: Aplikované pomocou tukových armatúr v určených intervaloch.
  • Mazanie ropného kúpeľa: Prevody čiastočne ponorené do olejovej nádrže, striekajúcej oleja na komponenty.
  • Splash Lubrication: Podobne ako pri ropnom kúpeli, ale spolieha sa viac na pohyb prevodových stupňov na olej.
  • Nútené mazanie (obeh oleja): Používa sa pre veľké, vysoko výkonné prevodovky, kde sa cez systém čerpá olej, filtrovaný a ochladený.

• Lubrikačný harmonogram: Vždy prísne dodržiavajte Odporúčania výrobcu . To zahŕňa:

  • Počiatočné vyplnenie/zmena: Často sa vyžaduje po počiatočnom období vniknutia.
  • Pravidelné intervaly zmien: Na základe prevádzkových hodín, teploty, zaťaženia a typu maziva.
  • Doplnky: Pre systémy, ktoré to umožňujú, je nevyhnutné udržiavanie správnej úrovne maziva.

3. Analýza vibrácií

Analýza vibrácií je výkonná technika prediktívnej údržby, ktorá sa používa na detekciu skorých príznakov opotrebenia, poškodenia alebo nesprávneho vyrovnania v prevodovke, často dlho predtým, ako sa vyskytne počuteľný hluk alebo významné zlyhanie.

• Účel: Monitorovať „zdravie“ prevodovky analýzou jej jedinečného vibračného podpisu. Zmeny v tomto podpise naznačujú vývojový problém.
• Ako to funguje: Senzory (akcelerometre) sú pripevnené k krytu prevodovky na meranie vibrácií. Tieto merania sa potom analyzujú na špecifické frekvencie a amplitúdy, ktoré zodpovedajú rôznym vnútorným komponentom (napr. Špecifické zuby ozubených kolies, ložiská, hriadele).
• Čo zistí:
  • Opotrebovanie ložiska: Zvýšené vibrácie pri špecifických frekvenciách týkajúcich sa ložiskových prvkov (gule/valčeky, vnútorná rasa, vonkajšia rasa, klietka).
  • Defekty zubov prevodových stupňov: Štiepanie, jamky alebo opotrebovanie na zuby prevodových stupňov vytvárajú jedinečné vzory vibrácií.
  • Nesprávne zarovnanie: Nesprávne vyrovnanie alebo montážne problémy môžu spôsobiť charakteristické vibrácie.
  • Nerovnováha: Vyvážené rotujúce komponenty môžu viesť k zvýšeným vibráciám.
  • Uvoľnenie: Voľné komponenty môžu spôsobiť nárazové vibrácie.
• Výhody:
  • Znížené neplánované prestoje: Umožňuje naplánované opravy počas plánovaných okien údržby, čím sa bráni katastrofickým zlyhaniam.
  • Optimalizované plány údržby: Posun od času na údržbu založenú na stave, čím sa znižujú zbytočné zásahy.
  • Rozšírená životnosť komponentov: Riešenie menších problémov im včas bráni v eskalácii do závažných problémov.

4. Bežné problémy a riešenia

Riešenie problémov planétovej prevodovky sa často začína starostlivým pozorovaním príznakov (hluk, teplo, úniky, znížený výkon) a potom systematicky zúžením potenciálnych príčin. Najskôr sa vždy poraďte s technickou príručkou prevodovky.

5. vôľa (ako problém)

Zatiaľ čo niektoré odpory sú normálne pre akýkoľvek prevodový vlak, Zvýšenie vôle Často označuje opotrebenie alebo poškodenie.

• Príčiny:
  • Normálne opotrebenie: Počas predĺžených prevádzkových období sa môžu postupne zvyšovať povrchy zubov a vôľa ložiska.
  • Opotrebovanie ložiska: Opotrebované ložiská umožňujú hriadeľom pohybovať sa radiálne, čím sa zvyšuje účinná vôľa medzi zubami prevodov.
  • Opotrebovanie zubov prevodovky: poškodenie: Pitve, odlupovanie alebo nadmerné opotrebenie zubov prevodových stupňov priamo zvyšuje hru.
  • Nesprávna montáž: Nesprávne krútené skrutky alebo nesprávne vybavenie počas počiatočnej montáže alebo opravy.
  • Zaťaženie preťaženia/náraz: Náhle, nadmerné zaťaženie môže deformovať alebo poškodiť zuby a ložiská.
• Príznaky: Trhaný alebo nepresný pohyb počas zmien smeru, znížená presnosť polohovania v presných aplikáciách, zvýšený hluk (klinovanie alebo klepanie počas zvrátenia).
• Riešenia:
  • Pre väčšinu vysokej presnej, zapečatenej planétovej prevodovky, zvýšenie vôle zvyčajne znamená výmena prevodovky pretože vnútorné komponenty nie sú navrhnuté na nastavenie alebo opravu poľa.
  • V niektorých väčších, použiteľných priemyselných prevodovkách môžu byť opotrebované komponenty (prevodové stupne, ložiská) vymeniteľné kvalifikovaným technikom.
  • Zaistite, aby sa vylúčili externé príčiny správne zosúladenie pripevnenia a spojenia.

6. Hluk (ako problém)

Nezvyčajný hluk z planétovej prevodovky je silným ukazovateľom základného problému. Typ hluku môže často naznačovať problém.

• Príčiny:
  • Nedostatočné alebo kontaminované mazivo: Nedostatok lubrikantného filmu alebo abrazívnych častíc v oleji/mastnote vedie k zvýšenému trením a mletiam zvukov.
  • Opotrebované alebo poškodené ložiská: Produkujte kňučanie, bzučanie alebo mletie, v závislosti od typu a rozsahu opotrebenia.
  • Poškodené zuby prevodových stupňov: Štiepanie, jamky alebo zlomené zuby môžu spôsobiť klepanie, klinovanie alebo nerovnomerné brúsenie zvukov.
  • Nesprávne zarovnanie: Medzi motorom a prevodovkou alebo prevodovkou a poháňaným zaťažením môže spôsobiť nadmerné vibrácie a hluk.
  • Preťaženie: Prevádzka nad rámec menovitej kapacity vedie k zvýšenému stresu, tepla a hluku.
  • Rezonancia: Ak sa prevádzková frekvencia zhoduje s prirodzenou frekvenciou stroja, môže zosilniť vibrácie a hluk.
• Príznaky: Kňučanie, bzučanie, brúsenie, klinovanie, klepanie, chrapanie.
• Riešenia:
  • Skontrolujte/vymeňte mazivo: Zaistite správny typ, úroveň a čistotu.
  • Skontrolovať opotrebenie: Vypočujte si rôzne oblasti, zvážte analýzu vibrácií a určte zdroj (ložiská, prevodové stupne).
  • Vyrovnanie: Overte a opravte akékoľvek nesprávne zarovnanie vo vlaku.
  • Znížte zaťaženie: Uistite sa, že prevodovka nefunguje nad rámec jej nepretržitého alebo prerušovaného hodnotenia krútiaceho momentu.
  • Izolácia: Ak je hluk spôsobený rezonanciou alebo prenášanými vibráciami, použite držiaky na damplách vibrácií.

Bežné problémy s prevodovkou pre prevodovky, príčiny a riešenia

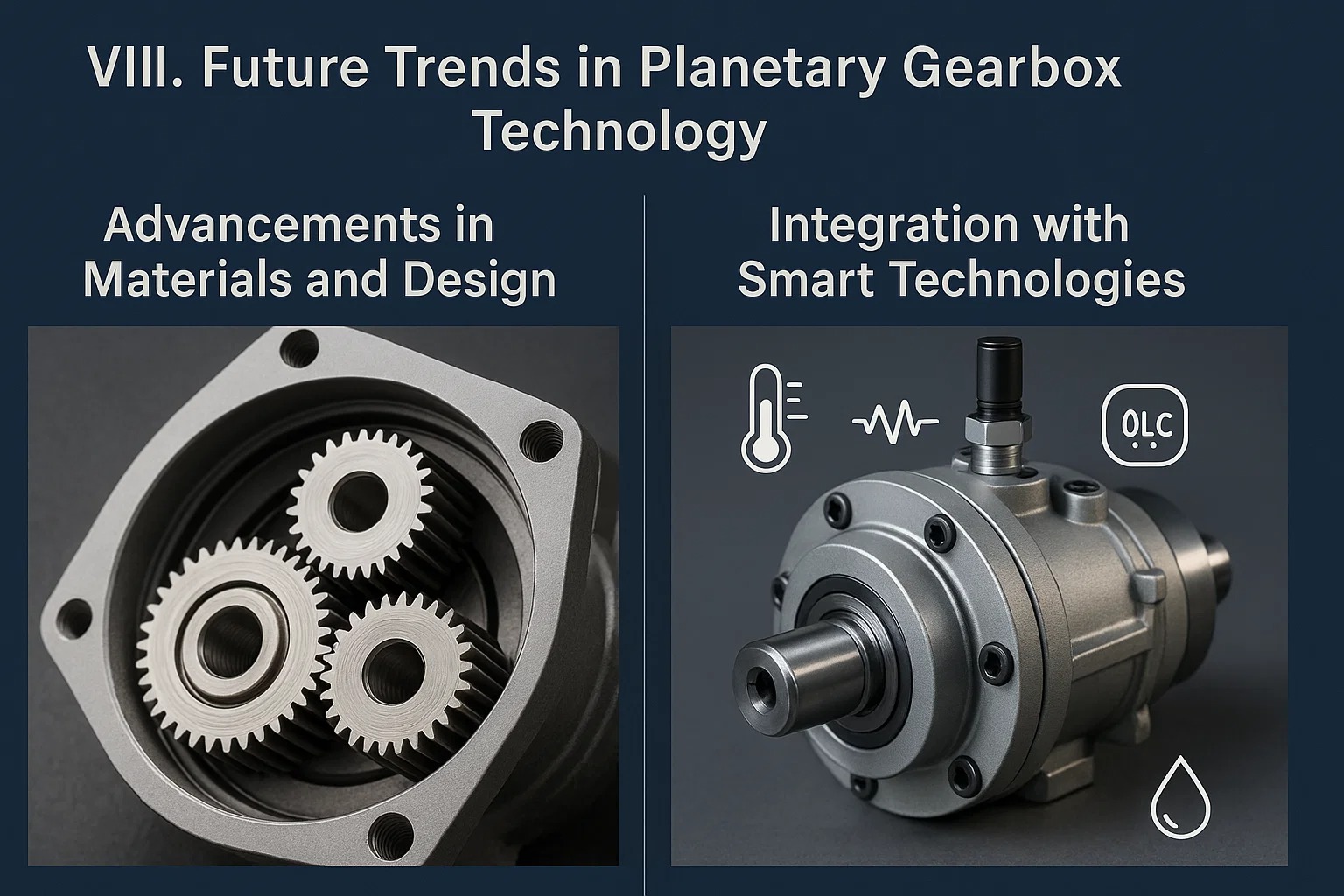

Viii. Budúce trendy v technológii planetárnej prevodovky

Oblasť prenosu energie sa neustále vyvíja, spôsobená zvyšovaním požiadaviek na vyššiu výkonnosť, vyššiu účinnosť, zvýšenú inteligenciu a zlepšenú udržateľnosť v priemyselných odvetviach. Technológia planéty prevodovky je v popredí tohto vývoja, pričom niekoľko kľúčových trendov formuje jeho budúcnosť.

1. Pokroky v materiáloch a dizajne

Inovácia v oblasti materiálových vedeckých a dizajnových metodík presadzuje hranice toho, čo môžu dosiahnuť planétové prevodovky:

• Pokročilé materiály:
  • Materiály s vyššou pevnosťou k hmotnosti: Výskum nových oceľových zliatin, keramiky a kompozitných materiálov sa zameriava na výrobu ľahších, ale silnejších prevodov a puzdier. To je obzvlášť dôležité pre letecký priestor, automobilový priemysel (najmä EV) a robotiku, kde zníženie hmotnosti priamo ovplyvňuje výkon a energetickú účinnosť.
  • Vylepšené povrchové úpravy a povlaky: Vyvíjajú sa nové techniky povrchového kalenia (napr. Pokročilý nitriding, karburizácie) a nízko tlmiace povlaky (napr. DLC-diamantový uhlík). Tieto zvyšujú trvanlivosť zubov prevodov, znižujú straty trenia a predĺžia prevádzkovú životnosť komponentov, a to aj pri extrémnych zaťaženiach alebo v náročnom prostredí.
  • Inteligentné materiály: Aj keď je vo veľkej miere vo výskume, potenciálna integrácia inteligentných materiálov, ktoré sa dokážu prispôsobiť meniacim sa podmienkam (napr. Self-ilúrne, samoliečovacie vlastnosti), by mohla revolúciou v údržbe a dlhovekosti prevodovky.
• Optimalizovaná geometria prevodových stupňov a dizajn zubov:
  • Pokročilá simulácia a analýza: Moderné výpočtové nástroje, ako je analýza konečných prvkov (FEA) a výpočtová dynamika tekutín (CFD), umožňujú inžinierov presne modelovať a simulovať mezhovanie prevodových stupňov, distribúciu napätia a mazanie. To vedie k optimalizovaným profilom a geometriu zubov prevodových stupňov, ktoré minimalizujú koncentrácie napätia, zlepšujú zdieľanie záťaže, znižujú hluk a maximalizujú účinnosť.
  • Modifikácia topografie: Navrhovanie špecifických mikro topgrafov na povrchoch zubov môže zlepšiť tvorbu maziva, znížiť trenie a zvýšiť odolnosť proti opotrebeniu.
• Výroba aditív (3D tlač):
  • Komplexné geometrie: 3D tlač umožňuje vytváranie vysoko komplexných vnútorných štruktúr v prevodových skriniach, ako sú integrované chladiace kanály, optimalizované ľahké vzory alebo dokonca nové geometrie prevodoviek, ktoré nie je možné produkovať s tradičnými metódami obrábania.
  • Rýchle prototypovanie a prispôsobenie: Táto technológia uľahčuje rýchle prototypovanie nových návrhov a umožňuje nákladovo efektívnu výrobu vysoko prispôsobených planétových prevodoviek pre výklenky aplikácií bez rozsiahlych nákladov na náradie.

2. Integrácia s inteligentnými technológiami

Konvergencia strojárstva s digitálnymi technológiami transformuje planétové prevodovky na „inteligentné“ komponenty, schopné samoliečba a inteligentnú prevádzku.

• Integrované senzory: Budúce prevodovky budú čoraz viac obsahovať zabudované senzory na monitorovanie kritických parametrov v reálnom čase, ako napríklad:
  • Teplota V rôznych vnútorných bodoch na zistenie prehriatia.
  • Vibrácie: Identifikovať skoré príznaky opotrebenia ložiska alebo poškodenia prevodových stupňov.
  • Rýchlosť a krútiaci moment: Na sledovanie výkonu a detekciu preťaženia.
  • Kvalita maziva: Senzory, ktoré dokážu detekovať kontamináciu alebo degradáciu maziva.
• Umelá inteligencia (AI) a strojové učenie (ML):
  • Prediktívna údržba: Algoritmy AI analyzujú údaje z integrovaných senzorov na predpovedanie potenciálnych zlyhaní skôr, ako sa vyskytnú, čo umožňuje proaktívnu údržbu a minimalizovať neplánované prestoje. Modely strojového učenia dokážu identifikovať jemné anomálie v prevádzkových vzorcoch, ktoré by mohla vynechať analýza človeka.
  • Optimalizácia výkonu: AI môže analyzovať prevádzkové podmienky a upravovať parametre (ak systém umožňuje) optimalizovať účinnosť alebo rozšíriť životnosť komponentov.
  • Detekcia anomálie: Rýchlo označujú neobvyklé prevádzkové podmienky, ktoré sa odchyľujú od normálneho správania.
• Digitálna dvojčatá:
  • Virtuálne repliky: Vytvorenie virtuálneho „digitálneho dvojča“ fyzickej prevodovky umožňuje simuláciu v reálnom čase, predpoveď výkonu a virtuálne testovanie rôznych scenárov bez ovplyvnenia skutočnej fyzickej jednotky.
  • Vylepšená diagnostika: Digitálne dvojča môže spracovať údaje z fyzickej prevodovky v reálnom čase, aby poskytovali vysoko presnú diagnostiku a prognostické prognostické.

3. Monitorovanie stavu

Monitorovanie stavu (CM) je základným kameňom technológie inteligentných prevodoviek, ktoré posúvajú stratégie údržby z reaktívneho alebo času založeného na prediktívnych a podmienkach.

• Definícia: Monitorovanie stavu zahŕňa neustále alebo pravidelne pozorovanie stavu planétovej prevodovky a jeho komponentov na identifikáciu zmien, ktoré by mohli naznačovať vyvíjajúcu sa poruchu alebo zhoršenie výkonu.
• Metódy:
  • Analýza vibrácií: (Ako je uvedené v časti VII) zostáva primárnym nástrojom, ktorý zisťuje problémy, ako je opotrebovanie ložiska, defekty zubov a nevyváženosť.
  • Monitorovanie teploty: Sledovanie vnútorných a vonkajších teplôt na identifikáciu tepla vyvolaného trením, čo naznačuje potenciálne problémy s mazaním alebo preťaženie.
  • Analýza oleja: Laboratórna analýza vzoriek maziva na detekciu častíc opotrebovania, kontamináciu (napr. Voda, palivo) a degradáciu maziva, čo poskytuje pohľad na zdravie vnútorných zložiek.
  • Akustická emisia (AE): Počúvanie vysokofrekvenčných zvukov generovaných začínajúcimi poruchami, ako je šírenie trhlín alebo poškodenie povrchu.
• Výhody: Proaktívna údržba, znížená neplánovaná prestoje, zvýšené využitie aktív, optimalizované plány opravy, rozšírená životnosť komponentov a zvýšená prevádzková bezpečnosť.

4. Integrácia internetu vecí

Ten Internet vecí (IoT) Pripája planétové prevodovky k širším digitálnym ekosystémom, umožňuje vzdialené monitorovanie, rozhodovanie založené na údajoch a bezproblémovú integráciu do inteligentných tovární (priemysel 4.0).

• Pripojenie: Prevodovky budú čoraz viac vybavené komunikačnými modulmi (napr. Wi-Fi, Cellular, Ethernet) na prenos údajov senzora na miestne brány alebo cloudové platformy.
• Diaľkové monitorovanie a ovládanie: Prevádzkovatelia a tímy údržby môžu monitorovať zdravie prevodovky, metriky výkonu a prijímať upozornenia odkiaľkoľvek, uľahčovať vzdialenú diagnostiku a potenciálne dokonca aj diaľkové úpravy.
• Poznatky založené na údajoch: Obrovské množstvo zozbieraných údajov umožňuje sofistikovanú analýzu, poskytujú hlbšie informácie o výkone prevodovky, identifikáciu trendov, optimalizáciu prevádzkových parametrov a podporu iniciatív neustáleho zlepšovania.
• Integrácia s podnikovými systémami: Prevodovky s podporou internetu vecí môžu bez problémov integrovať so systémami Enterprise Resource Planning Systems (ERP), výrobnými systémami vykonávania (ME) a ​​počítačom podporovanými systémami správy údržby (CMMS), čím sa vytvára holistický pohľad na výrobné operácie a potreby údržby.

Tieto trendy súhrnne poukazujú na budúcnosť, kde planétové prevodovky nie sú iba mechanickými komponentmi, ale inteligentnými, prepojenými a samostatnými systémami, ktoré významne prispievajú k efektívnosti, spoľahlivosti a automatizácii priemyselných procesov.

Záver: Rekapitulácia výhod a použití planétových prevodoviek

Tento hĺbkový sprievodca prešiel zložitým svetom planétových prevodoviek, od ich základných pracovných zásad až po rozmanité aplikácie a hlboké výhody. Preskúmali sme, ako tieto dômyselné mechanické systémy, ktoré sa vyznačujú ich centrálnym slnečným zariadením, obiehajúcimi sa planétovými prevodmi a vonkajším kruhovým výstrojom, transformujú rotačnú energiu tak, aby vyhovovali náročným požiadavkám moderného priemyslu.

Videli sme, že základná sila planétových prevodoviek spočíva v ich schopnosti dodať Výnimočne vysoká hustota krútiaceho momentu v rámci a pozoruhodne kompaktná stopa . Tento jedinečný dizajn umožňuje efektívne rozdelenie záťaže na viacerých sieťových sieťach, čo má za následok Vynikajúca účinnosť prenosu energie and minimálna vôľa , čo je rozhodujúce pre kontrolu presnosti. Tieto vlastné výhody ich odlišujú od konvenčných riešení prevodoviek, čo z nich robí základný kameň vysokovýkonných strojov.

Univerzálnosť planétových prevodoviek je zrejmá pri ich rozšírenom prijatí v mnohých odvetviach. Z presných pohybov priemyselná automatizácia a kĺbové kĺby robotika k spoľahlivým požiadavkám letectvo and automobilový prenos , sú nevyhnutné. Ich úloha sa rozširuje na energetický sektor a napája veterné turbíny a zabezpečenie presného umiestnenia slnečné sledovanie systémov a optimalizácia výkonu v balenie a tlačiareň . Bez ohľadu na aplikáciu poskytujú planétové prevodovky neustále potrebnú silu, zníženie rýchlosti a presnosť na pohon pokroku.

Ďalej sme sa dotkli nepretržitého vývoja tejto technológie, poháňanej pokrokom v materiáloch, výrobných technikách a integráciou inteligentných technológií. Budúcnosť sľubuje ešte inteligentnejšie, prepojené a efektívne planétové prevodovky, vybavené sofistikovaným monitorovanie stavu and Možnosti internetu vecí , posúvanie hraníc prediktívnej údržby a operačnej optimalizácie.

V podstate sú planétové prevodovky oveľa viac ako len komponenty na zníženie rýchlosti alebo množenie krútiaceho momentu; Sú životne dôležitými aktivátormi presnosti, sily a efektívnosti vo svete, ktorý sa stále viac spolieha na pokročilé stroje. Keďže priemyselné odvetvia naďalej vyžadujú vyšší výkon v menších, spoľahlivejších balíkoch, vynaliezavosť a výhody planétových prevodoviek zaistia ich nevyhnutnú úlohu po celé desaťročia. Náš záväzok popredného výrobcu je pokračovať v inováciách a poskytovať špičkové planétové prevodové riešenia, ktoré zodpovedajú vyvíjajúcim sa potrebám našich zákazníkov a riadia budúcnosť prenosu mechanického výkonu.
